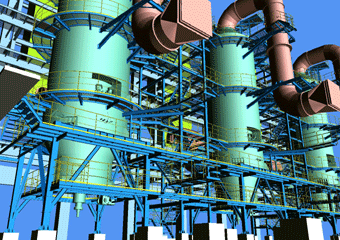

3次元設計の最大の特徴は、分散型で作成される従来手法の設計図書ではなく、一元管理されたプラントモデルから最新の情報が設計図書に反映されるという点にあります。その情報は常に一貫性が保たれるため高精度であり、設計図書の間で食い違いが生ずることはありません。プラント空間の問題点を確実に解決した3次元モデルから得ることのできる高い設計品質、徹底した材料と工事データ管理への取り組みによってもたらされる大幅なコストダウン。これが弊社の3次元プラント配管設計です。
いつの時代にも求められるのは実力とコスト。弊社では常に設計業務の効率化に取り組み、他社に勝るコスト競争力を維持しています。
弊社ではあらゆる3Dプラント設計のご相談をお受けしています。

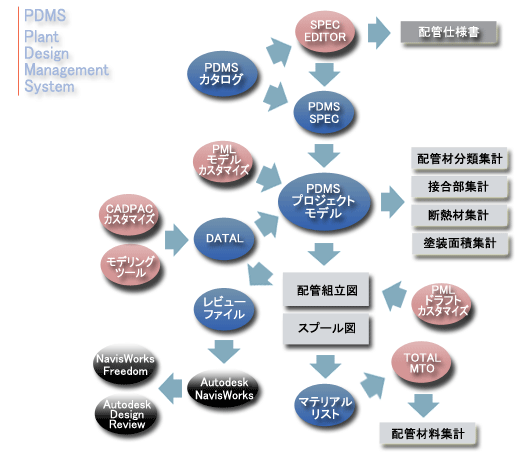

50カ国以上で採用され、3000以上の大規模プロジェクトを完成させたPDMSは、世界から高い評価を受けているプラント専用3次元CADシステムです。

弊社では高価な運用コストが必要なPDMSに依存しないユーティリティを開発し、飛躍的なコスト削減を実現しています。こうしたコスト削減効果が、ご提供する3D設計に反映されます。
CataMan
 ・カタログ作成を強力支援
・カタログの完全一元管理

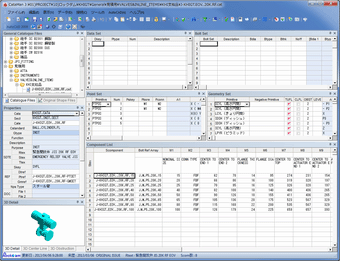

CataManはPDMSで扱う配管部品カタログを一元管理し、効率よく作成するツールです。カタログ作成に必要な数多くの便利な機能が用意されています
また、AutoCadと連携し、カタログ画像をCAD上に描画することができます。


SpecEditor
 ・誰にでも簡単にPDMS SPEC作成
 ・CataManとの完全連携

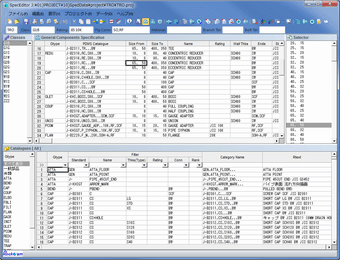

SpecEditorは配管仕様書の作成とPDMSで扱う配管部品のSPEC登録を効率よく行うツールです。SPEC作成に必要な便利な機能を備え、飛躍的な作業効率を実現しています。

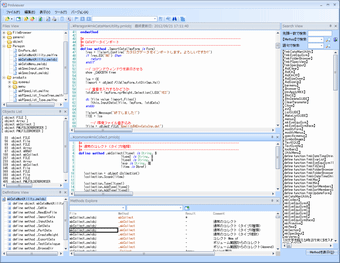

弊社ではPDMSモデリングやドラフト作業の効率化を実現するめに、PML2によるマクロプログラムの開発を行っております。(右は弊社開発のPML2 マクロ専用管理ツールです。すべてのプロジェクト開発オブジェクトを参照できます。)

PML2によるマクロプログラムの受託開発をお受けしております。お気軽にご相談下さい。
PDMSはその大きな特徴として
 ・プラント規模の制限を受けない
 ・複数ユーザによるコンカレント環境
 ・強力な干渉チェック
 ・柔軟なレポート機能
 ・強力なカスタマイズ機能
などがあげられます。これら機能を活用するモデルシュミレーションが設計の根幹となります。

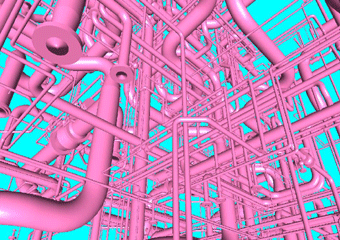

弊社では、PDMS/PMLカスタマイズ、CADPACカスタマイズモデリング、独自のインターフェースによる3Dモデリングツールを開発、効率よくスピーディに高品質の3Dモデルを構築します。同時に、材料や工事データの管理プログラムなどにより、初期段階から工事コストへの影響を把握します。

3Dレビューはいくつかのフリーソフトがベンダーから提供されています。弊社では、Autodesk NavisWorks から
 ・NavisWorks Freedom
で読み取り可能なデータを設計進捗にあわせて出力します。お客様はコストをかけずにモデルビューを行い、弊社と共同で運転・保守性、設計ミスや過剰性の検討を行うことができます。

配管組立図/配管鳥瞰図
PDMSの配管図作成モジュールでの描画データは、3次元モデルと完全なリンクが保たれています。設計変更を行った後、更新操作を行えば、描画データは3Dモデルの最新の情報にあわせて変更されます。

ビューをあらゆる視点から図面化することが可能です。配管組立図に鳥瞰図を配すなど、わかりやすい図面を作成することができます。

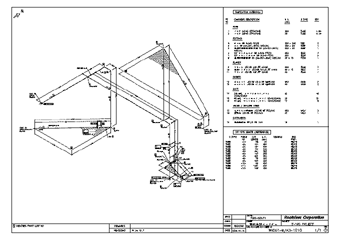

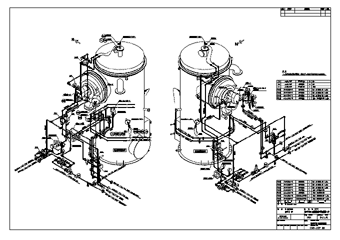

アイソメトリック図
PDMSの配管アイソメトリック図は、ノンスケール化とタグの重なりの完全な排除が全自動で行われるため、全体の作図時間を大幅に削減することができます。

干渉チェックの終わった3次元モデルからスケルトン図を生成するために、プレファブピースが高精度であり、工事期間の短縮、余剰資材量の削減などを確実に行うことができます。

配管アイソメトリック図の出力では
 ・材料リスト
 ・センターライン長さ
 ・カットパイプ長さ
 ・ボルトレポート
 ・サポート集計
などの独自のテキストレポート出力機能があります。デザインモジュールからのレポート機能と組み合わせることによって、さまざまな工事データを得ることができます。

すべての設計図は、
 ・Autocad
 ・Microcadam
 ・Cadpac
 ・JWC
など、ご要望のフォーマットに変換が可能です。
